Tính ứng dụng giải pháp kiến trúc bền vững đang trở thành yêu cầu bắt buộc trong đào tạo kiến trúc sư hiện đại. Mô phỏng hiệu năng công trình (Building Performance Simulation – BPS) cung cấp công cụ định lượng chính xác để sinh viên thiết kế công trình tiết kiệm năng lượng, đạt chứng chỉ xanh LEED/LOTUS, và đáp ứng cam kết phát thải ròng bằng 0 của Việt Nam đến 2050.
BPS – Công cụ thiết yếu cho kiến trúc hiệu năng cao
Mô phỏng BPS sử dụng thuật toán toán học để dự báo tiêu thụ năng lượng, tiện nghi nhiệt, chất lượng không khí, chiếu sáng và thông gió tự nhiên. Khác với tính toán thủ công theo công thức, BPS mô phỏng real-time tương tác giữa khí hậu – vật liệu – hệ thống MEP – người sử dụng.
Quy trình BPS chuẩn gồm 8 bước: (1) Xác định mục tiêu mô phỏng (U-value, SHGC, tải làm lạnh kWh/m²/năm); (2) Xác định hệ thống cần mô hình hóa; (3) Dựng mô hình 3D; (4) Nhập thông số đầu vào (địa điểm, file khí hậu EPW, vật liệu, lịch vận hành); (5) Chạy mô phỏng; (6) Phân tích kết quả so với TCVN 9257, ASHRAE 90.1; (7) Tối ưu thiết kế; (8) Báo cáo đề xuất.
Quy trình thực hiện BPS 8 bước từ xác định mục tiêu đến báo cáo*Quy trình 8 bước thực hiện mô phỏng hiệu năng công trình trong thiết kế*
Phân loại phần mềm BPS theo chức năng
Nhóm 1: Mô phỏng năng lượng
- EnergyPlus (miễn phí, DOE): Engine tính toán chi tiết nhất, hỗ trợ HVAC phức tạp, xuất báo cáo theo LEED v4
- eQuest (miễn phí): Giao diện wizard nhanh, phù hợp mô phỏng sơ bộ
- DesignBuilder (thương mại): GUI trực quan, tích hợp EnergyPlus + CFD + daylight
- IES VE (thương mại cao cấp): Bộ công cụ tích hợp toàn diện, hỗ trợ EDGE/LOTUS certification
Nhóm 2: Mô phỏng thông gió CFD
- OpenFOAM (mã nguồn mở): Solver CFD mạnh nhất, yêu cầu kỹ năng Linux
- Autodesk CFD (giáo dục miễn phí): Tích hợp Revit, phù hợp sinh viên
- Ansys Fluent (thương mại): Chuẩn công nghiệp, độ chính xác cao
- SimScale (cloud-based): Không cần cấu hình cao, tính phí theo giờ mô phỏng
Nhóm 3: Mô phỏng chiếu sáng
- Radiance (miễn phí): Ray-tracing chính xác nhất, hỗ trợ LEED Daylight Credit
- DIALux Evo (miễn phí): Chiếu sáng nhân tạo + tự nhiên, thư viện đèn IES
- Velux Daylight Visualizer (miễn phí): Chuyên daylight factor, sDA, ASE theo LEED v4
Nhóm 4: Công cụ hỗ trợ
- Climate Consultant (miễn phí): Phân tích biểu đồ tâm lý khí hậu, đề xuất passive design
- Ladybug Tools (Grasshopper plugin): Tích hợp Rhino, hỗ trợ parametric design
- Autodesk Forma (cloud AI): Tối ưu hóa tự động dựa trên AI, phân tích solar access

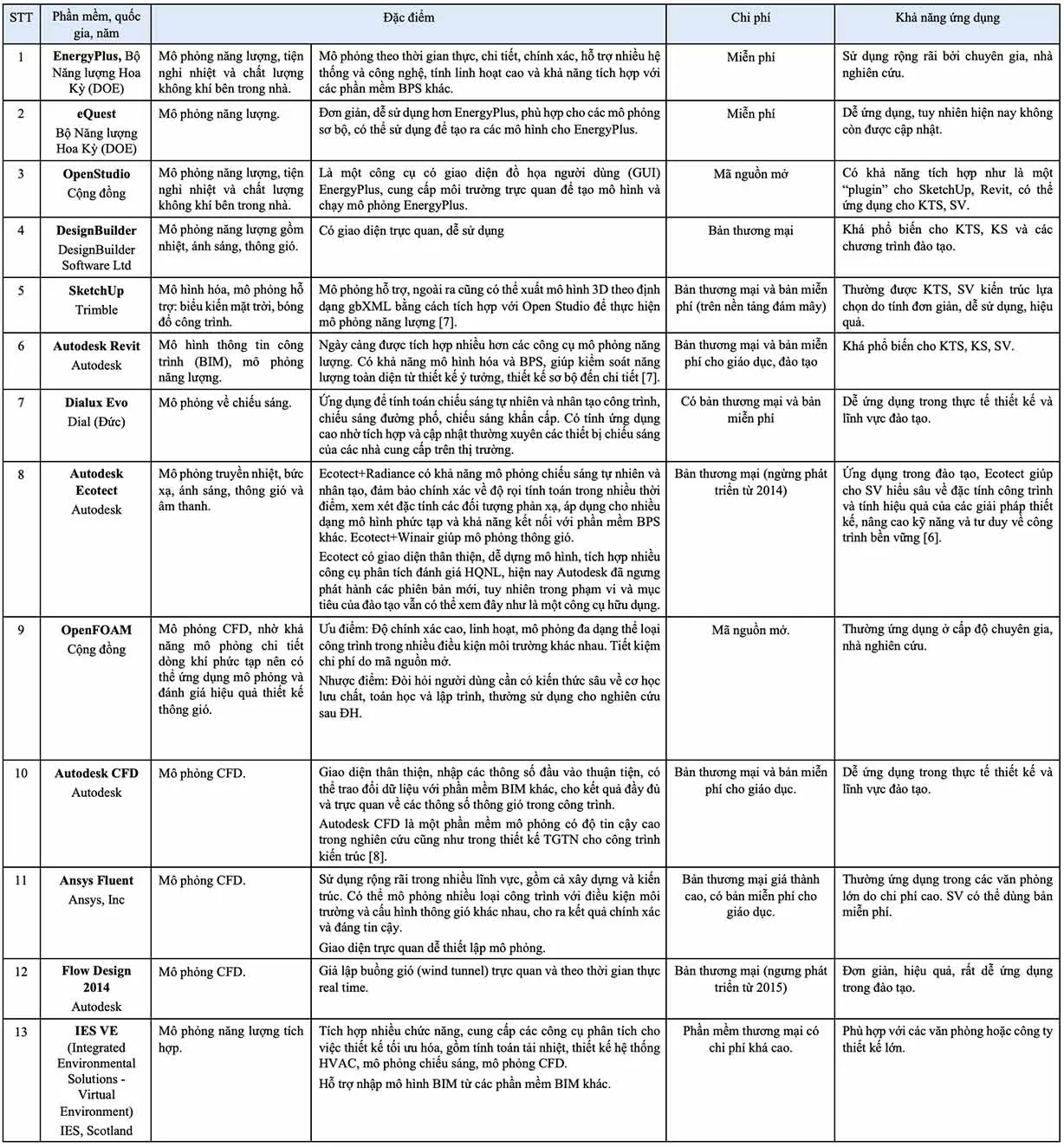

Bảng so sánh 12 phần mềm BPS phổ biến với đặc điểm và khả năng ứng dụng*So sánh đặc điểm và khả năng ứng dụng của các phần mềm BPS phổ biến*
Tiêu chí lựa chọn phần mềm cho đào tạo
Chi phí: Ưu tiên miễn phí (EnergyPlus, Radiance), giáo dục (Autodesk 1 năm), hoặc cloud pay-as-you-go (SimScale $50/tháng)
Hiệu quả: Độ chính xác ±5% so với đo đạc thực tế, thời gian mô phỏng <30 phút cho mô hình 500m²
Tích hợp BIM: Hỗ trợ import IFC từ Revit/ArchiCAD, tránh vẽ lại mô hình
Chuẩn đầu ra: Xuất báo cáo LEED, EDGE, LOTUS, TCVN 9257 (U-value ≤0.8 W/m²K cho tường, SHGC ≤0.35 cho kính hướng Tây)
Ứng dụng BPS trong môn Kỹ thuật công trình dân dụng
Tại ĐH Bách Khoa TP.HCM, BPS được tích hợp vào 3 nội dung chính:
1. Nhiệt và khí hậu kiến trúc
- Mô phỏng biểu kiến mặt trời (Sketchup + SunPath): Xác định góc che nắng tối ưu cho hướng Đông-Tây
- Phân tích bức xạ (Ecotect/Ladybug): Tính tải nhiệt qua vỏ, đề xuất cách nhiệt EPS dày 50mm (R-value 1.4 m²K/W)
- Kiểm tra U-value tường: Tường gạch 220mm + EPS 50mm đạt U=0.65 W/m²K, vượt TCVN 9257 (U≤0.8)
2. Chiếu sáng tự nhiên
- Mô phỏng Daylight Factor (Radiance): Đảm bảo DF ≥2% cho 75% diện tích phòng làm việc
- Tính sDA/ASE (LEED v4): sDA₃₀₀/₅₀% ≥55%, ASE₁₀₀₀/₂₅₀ ≤10%
- Tối ưu kích thước cửa sổ: WWR (Window-to-Wall Ratio) 30-40% cho khí hậu nóng ẩm Việt Nam
3. Thông gió tự nhiên
- CFD mô phỏng (Autodesk CFD): Kiểm tra vận tốc gió 0.2-0.8 m/s trong phòng, tránh vùng застой
- Tính ACH (Air Changes per Hour): Đạt 8-12 ACH cho nhà ở nhiệt đới
- Thiết kế cửa đối lưu: Diện tích cửa ra ≥ diện tích cửa vào, chênh cao ≥1.2m

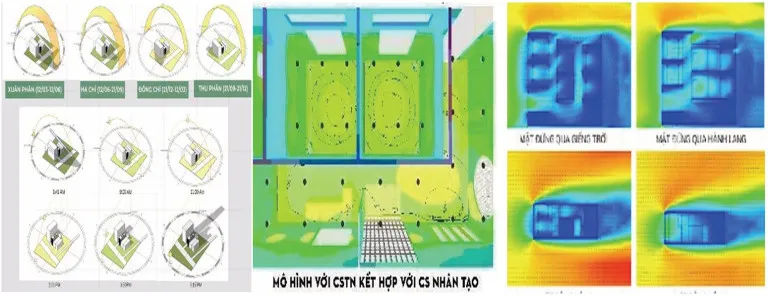

Hình ảnh mô phỏng biểu kiến mặt trời, chiếu sáng và thông gió tự nhiên*Kết quả mô phỏng biểu kiến mặt trời, phân tích chiếu sáng và thông gió tự nhiên*
Quy trình BPS trong bài tập lớn thiết kế
Sinh viên (nhóm 3-4 người) thực hiện 8 bước:
- Khảo sát thực địa: Tham quan kiến trúc truyền thống (nhà rường Tây Nguyên, nhà sàn Bắc Bộ), ghi nhận giải pháp passive design
- Chọn chủ đề: Công trình quy mô nhỏ cho cộng đồng yếu thế (nhà tình thương 60m², lớp học cộng đồng 120m², thư viện sách nhỏ 80m²)
- Thiết kế sơ bộ: Vẽ mặt bằng, mặt cắt, mặt đứng trong Revit/SketchUp
- Mô hình hóa BPS: Import IFC vào DesignBuilder, gán vật liệu (gạch INAX, kính Low-E SHGC 0.3, mái tôn cách nhiệt)
- Nhập thông số: File khí hậu TP.HCM (TMY3), lịch sử dụng 8h-17h, mật độ người 0.1 người/m²
- Chạy mô phỏng: Energy (EUI ≤80 kWh/m²/năm), Daylight (sDA ≥55%), CFD (ACH ≥8)
- Tối ưu: Điều chỉnh WWR, độ dày cách nhiệt, góc che nắng đến khi đạt mục tiêu
- Báo cáo: Thuyết minh A4 + Pano A1 + Mô hình thực tế tỷ lệ 1:50
Yêu cầu đầu ra:
- EUI (Energy Use Intensity) ≤80 kWh/m²/năm (giảm 30% so với baseline TCVN)
- Daylight Factor ≥2% cho 75% diện tích
- Vận tốc gió trong phòng 0.2-0.8 m/s
- Đạt tối thiểu 50 điểm EDGE (tiết kiệm 20% năng lượng, 20% nước)
Quy trình BPS 8 bước trong đồ án thiết kế công trình hiệu năng cao
Kết quả khảo sát sinh viên
Khảo sát 45 sinh viên sau môn học (2026):
Phần mềm sử dụng phổ biến: Revit (82%), Ecotect (67%), Autodesk CFD (53%), SketchUp (91%), DesignBuilder (38%), DIALux Evo (44%)
Đánh giá hiệu quả: 95.6% đánh giá BPS hiệu quả/rất hiệu quả trong việc hiểu VLKT. 100% đồng ý BPS giúp dự đoán vấn đề HQNL (quá nóng, thiếu ánh sáng, застой không khí). 93.3% đánh giá BPS ảnh hưởng tích cực đến chất lượng đồ án. 97.8% cảm thấy môn học thú vị hơn nhờ BPS.
Nhận thức bền vững: 100% sinh viên nhận thức rõ tác động môi trường – công trình – con người. 100% cho rằng BPS đóng góp vào kiến trúc bền vững Việt Nam.
Rào cản: Chi phí phần mềm (62%), cấu hình máy yếu (48%), thiếu thời gian thực hành (71%)
Đề xuất: Tăng giờ thực hành (84%), mở khóa chuyên đề BPS (76%), hỗ trợ license giáo dục (91%)

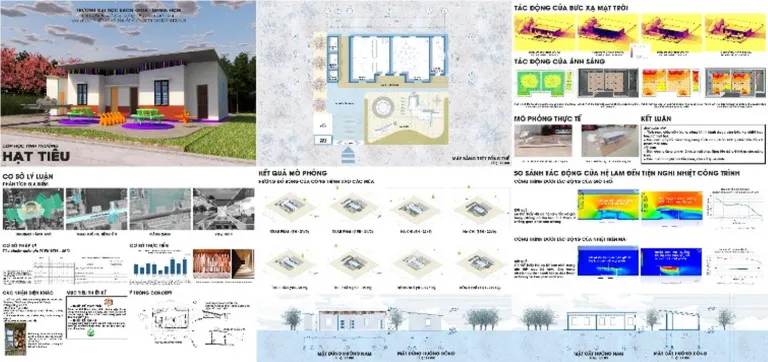

Bố cục bản vẽ đồ án với mặt bằng, mặt cắt, kết quả mô phỏng*Sản phẩm đồ án sinh viên dạng layout bản vẽ A1 với kết quả mô phỏng BPS*

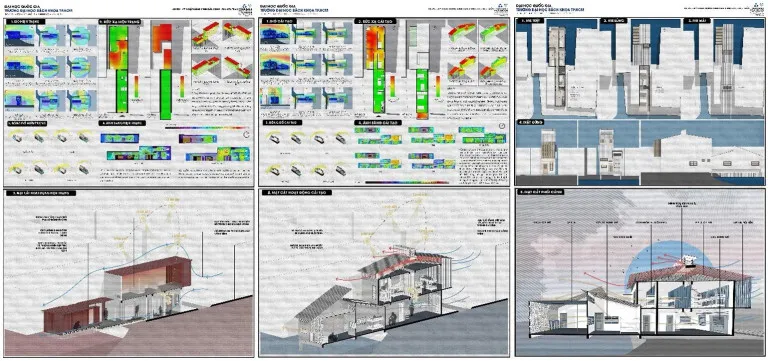

Kết quả thiết kế cải tạo nhà bên sông với mô phỏng chiếu sáng và thông gió*Đồ án cải tạo nhà bên sông cho người thu nhập thấp với ứng dụng BPS*
Thách thức và giải pháp
Chi phí: Sử dụng phần mềm miễn phí (EnergyPlus, Radiance, OpenFOAM), đăng ký license giáo dục Autodesk (miễn phí 1 năm), hoặc cloud-based (SimScale $50/tháng)
Cấu hình máy: Khuyến nghị tối thiểu: CPU 4 cores, RAM 16GB, GPU 4GB. Hoặc dùng cloud rendering (AWS, Azure) $0.5/giờ
Dữ liệu khí hậu: Tải file TMY3 miễn phí từ EnergyPlus Weather Database (TP.HCM, Hà Nội, Đà Nẵng). Hoặc dùng Climate Consultant để tạo file EPW tùy chỉnh
Đào tạo giảng viên: Tổ chức workshop BPS 40 giờ, chứng chỉ LEED AP BD+C, hợp tác với LIXIL Vietnam/INAX về vật liệu xanh
Tích hợp chương trình: BPS bắt buộc trong đồ án tốt nghiệp, chiếm 30% điểm đánh giá. Thêm môn “Mô phỏng hiệu năng công trình” 3 tín chỉ (2LT + 1TH)
Ứng dụng BPS trong đào tạo kiến trúc không chỉ nâng cao kỹ năng thiết kế mà còn định hình tư duy bền vững cho thế hệ kiến trúc sư tương lai. Với cam kết phát thải ròng bằng 0 vào 2050, tính ứng dụng giải pháp kiến trúc bền vững thông qua BPS là yêu cầu bắt buộc, không phải tùy chọn.
Bài đăng trên Tạp chí Kiến trúc số 10-2026
Ghi chú: Trường Đại học Bách Khoa, ĐHQG-HCM hỗ trợ cho nghiên cứu này.
(1) Bộ môn Kiến trúc, Khoa Kỹ thuật Xây dựng, Trường ĐH Bách khoa TP.HCM
(2) ĐH Quốc gia TP HCM
Tài liệu tham khảo:
- Chu Thanh Hương (2023) – Báo Tài nguyên và Môi trường
- Lê Thanh Hòa (2014) – Tạp chí Khoa học và Công nghệ ĐH Đà Nẵng
- Nguyễn Anh Tuấn (2016, 2021) – Tạp chí Kiến trúc Hội KTS Việt Nam
- Phạm Thị Hải Hà, Vương Đạo Hoàng (2015) – Tạp chí Kiến trúc
- Ngô Quang Tâm, Nguyễn Anh Tuấn (2018) – Tạp chí Kiến trúc
- Phan Tiến Vinh, Trịnh Duy Anh, Nguyễn Anh Tuấn (2022) – Tạp chí Khoa học ĐH Đà Nẵng
- Quyết định 258/QĐ-TTg (2023) – Lộ trình áp dụng BIM
- Carla Di Biccari et al. (2022) – Advanced Engineering Informatics 54
